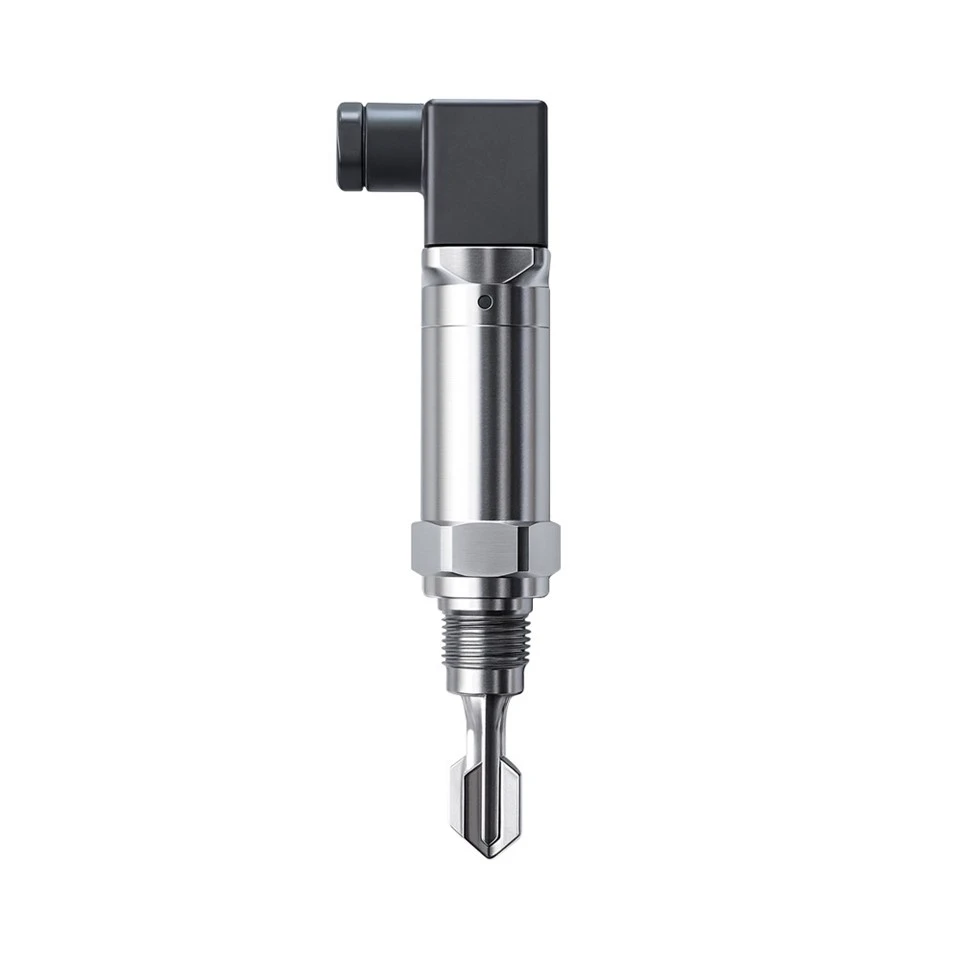

Hongnuo (shenyang) General Machinery Co., Ltd. es uno de los fabricantes y proveedores más confiables de interruptores de nivel de líquido con horquilla vibratoria en China. Bienvenido a comprar un interruptor de nivel de líquido de horquilla vibratoria de alta calidad a precios competitivos en nuestra fábrica. También aceptamos pedidos personalizados.
como funciona
Los cristales piezoeléctricos hacen que la horquilla vibre a una frecuencia de resonancia. El contacto con los medios amortigua las caídas de amplitud de la vibración -. La electrónica detecta el cambio - activa el interruptor. Sin calibración. Sin partes móviles.
Especificaciones de un vistazo
| Parámetro | Valor |
|---|---|
| Repetibilidad | 1 mm (típico) / 2 mm (máximo) |
| Tiempo de respuesta | 0,5 s (ajustable de 0,5 a 60 s) |
| Frecuencia de conmutación | Máximo 150 veces/min |
| Puntos de conmutación | 1 punto |
| Clasificación de presión | 10bar / 25bar / 40bar (seleccionable) |
| Requisito de densidad | >0,5 g/cm³ (partícula sólida<10mm) |
>Ver todas las especificaciones
Diapasón frente a otros interruptores-de nivel puntuales
| Característica | Interruptor de flotador(HNL10-A) | Admitancia de RF(HNL50-A) | capacitivo(HNL60-A) | Diapasón(HNL120-A) |
|---|---|---|---|---|
| Tipos de medios | Sólo líquidos | Líquidos / sólidos / interfaces | Líquidos/pastas/gránulos | Líquidos/lodos/polvos/gránulos |
| Partes móviles | Sí - flotante y mecánico | No | No | No |
| Se requiere calibración | No | No | No | No |
| Inmunidad de recubrimiento/acumulación | N/A | Electrodo de escudo | Escaneo de frecuencia | Autolimpieza por vibración- |
| ¿Los cambios en los medios afectan la lectura? | No | No | No | No |
| Rango de temperatura | -20 grados ~ 80 grados | -20 grados ~ 180 grados | -20 grados ~ 80 grados | -40 grados ~ 200 grados |
| Rango de presión | Normal | Hasta 10MPa | Normal | Hasta 40bar |
| Producción | Cambiar | Relé DPDT | PNP/NPN | Relé o PNP |
| A prueba de explosiones- | No | Seguridad intrínseca | Exia IIB T4 | ExdIICT6 |
| Mantenimiento | Regular | Mínimo | Mínimo | Ninguno |
| Lo mejor para | Líquidos limpios y de bajo coste- | Condiciones duras, medios pegajosos | Espacios higiénicos y compactos | Universal - un conmutador para todos los medios |
donde usarlo
| Industria química | Alarma de nivel de tanque para ácidos, álcalis, disolventes. Recubrimiento de PTFE para resistencia a la corrosión. Exd IICT6 para áreas peligrosas. |
|---|---|
| Agua y aguas residuales | Control de nivel de la estación de bombeo, protección-de funcionamiento en seco de la bomba. Funciona con agua limpia, aguas residuales y lodos. |
| Comida y bebida | Jarabes, jugos, aceites, cerveza, fluidos CIP. 316L acero inoxidable para contacto con alimentos. Compatible con PIC. |
| Procesamiento de polvo | Harina, azúcar, cemento, pellets de plástico. La horquilla vibratoria-limpia automáticamente - sin acumulación en la horquilla. Sin calibración para diferentes densidades de polvo. |
| Farmacéutico | Medios, disolventes y polvos de alta-pureza. Exd IICT6 para áreas peligrosas. 316L piezas húmedas. |
HNL120-Un interruptor de nivel de diapasón - La solución universal de nivel de punto.
- Líquidos. Lodos. Polvos. Gránulos. Un interruptor los cubre a todos.
- Sin calibración. Sin partes móviles. Sin mantenimiento.
- -40 grados a 200 grados|Hasta 40bar|ExdIICT6
- Salida de relé o PNP|304/316/PTFE-recubierto
Envíenos su tipo de medio, temperatura, presión y requisitos de montaje - le recomendaremos la configuración correcta.
Etiqueta: interruptor de nivel de líquido de horquilla vibratoria, fabricantes, proveedores, fábrica de interruptor de nivel de líquido de horquilla vibratoria de China, tipo diapasón de interruptor de nivel, Sensor de nivel de líquido magnetostrictivo PFA, Interruptor de nivel de paleta giratoria, interruptor de flotador de nivel de tanque, interruptor de nivel de horquilla vibratoria endress hauser, sensor de profundidad del tanque de agua
|
Parámetros del interruptor de nivel del diapasón HNL120-A |
|
|
Parámetros específicos |
Valor / Descripción |
|
Principio de medición |
El interruptor de nivel de diapasón HNL120-A funciona mediante el uso de un par de cristales piezoeléctricos montados en una base de diapasón para hacer que el diapasón vibre a una frecuencia resonante específica. Cuando el diapasón entra en contacto con el medio que se está midiendo, la amplitud y frecuencia del diapasón cambiarán abruptamente. El circuito inteligente detecta este cambio y lo convierte en una señal de conmutación. |
|
Tipos de productos |
Tipo estándar, tipo resistente a la corrosión- |
|
Medio de medición |
Agua, aceite y-polvos o medios granulares que fluyen libremente |
|
Escenarios de aplicación |
Agua del grifo, agua mineral, pulpa y líquidos que puedan producir gases, etc. |
|
Material de las piezas mojadas |
Recubrimiento 304/316/PTFE |
|
Método de conexión |
G3/4, G1, NPT3/4, NPT1 (rosca externa) |
|
Conexión eléctrica |
Cableado de terminales |
|
Profundidad de inserción |
0-28 mm, 0-250 mm, 0-300 mm, 0-400 mm, |
|
Referencia de presión soportada |
10bar, 25bar, 40bar |
|
Rango de temperatura de funcionamiento |
-40-80 grados, -40-150 grados, -40-200 grados |
|
Material de la carcasa del transmisor |
Aluminio |
|
Salidas |
Salida de relé, salida PNP |
|
Fuente de alimentación |
24 VCC (CC), 220 VCA (CA) |
|
Nivel de protección |
IP65 |
|
Certificado |
certificado CE |
|
Selección a prueba de explosiones- |
Tipo a prueba de -explosión-, tipo a prueba de explosión- |
